Original Apple punjač VS zamjenski punjač- Uvod

Visoka cijena originalnih punjača za Apple uređaje često potiče na razmišljanje o alternativi, zamjenskim punjačima. Malo smo se bacili u istraživanje koliko su takvi punjači dobra alternativa ali kvalitetne informacije nije bilo lako za pronaći osim osobnih mišljenja pojedinih ljudi. Čak i ta mišljenja su poprilično podjeljena. Upravo zato smo odlučili testirati zamjenski punjač i direktno ga usporediti s zamjenskim punjačom nabavljenog putem ebay-a iz Njemačke. Cijena punjača je 23usd(oko 160kn). Original punjač je korišten nekoliko godina radi čega je realno očekivati lošije rezultate u odnosu na nov.

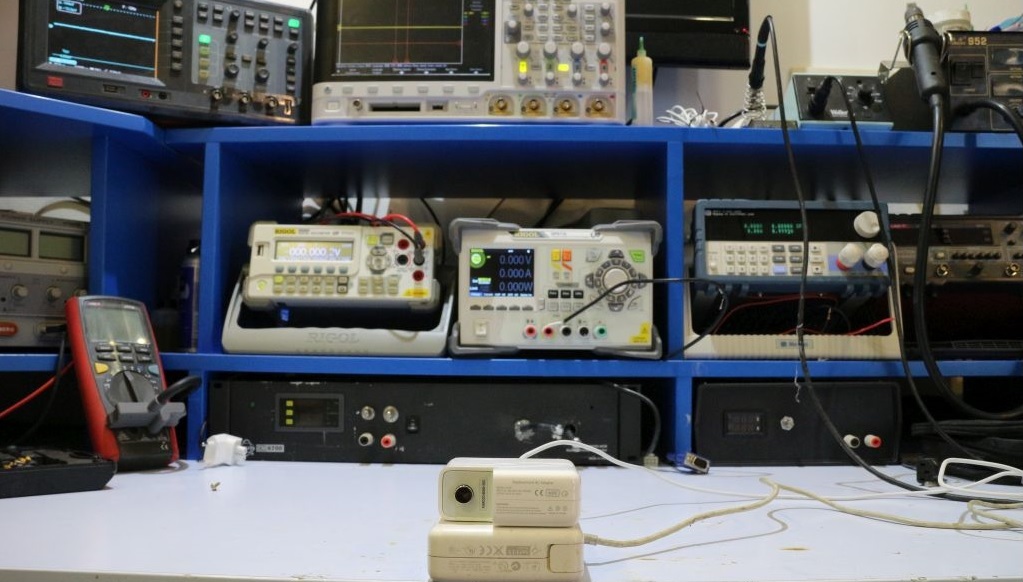

Za potrebe testiranja korištena je sljedeća oprema

Rigol DM3068 lab multimetar
Keysight MSO-X 3024T
Rigol DP811A Prograbilni lab. izvor napajanja
Maynuo DC elecronic load
UT4202C digitalni osciloskop
Hameg HM303-6 Osciloskop

Original Apple punjač VS zamjesnki punjač - Prvi dojam

Na prvi dojam jasno je vidljiva razlika u kvaliteti proizvoda, orginal punjač bez obzira što je korišten nekoliko godina ima osjetno kvalitetnije kabele. Na zamjenskom punjaču su kabeli poprilično kruti. Zamjenski punjač na maksimalnom opterećenju se znatno više grije u odnosu na original punjač te mu je težina znatno manja.

Pogled iznutra i kvaliteta izrade.

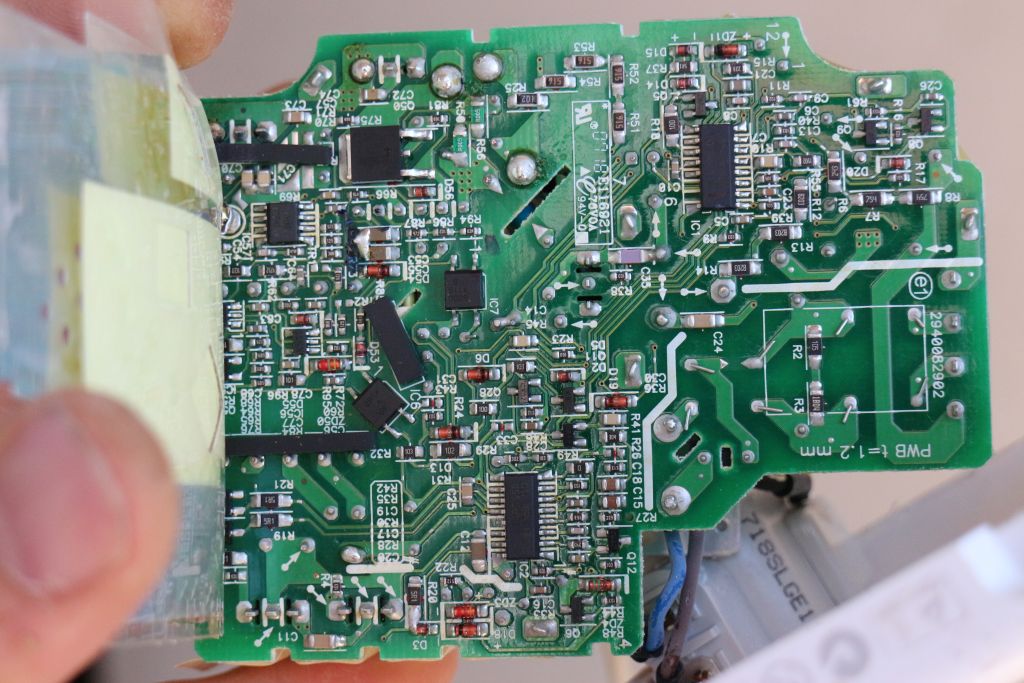

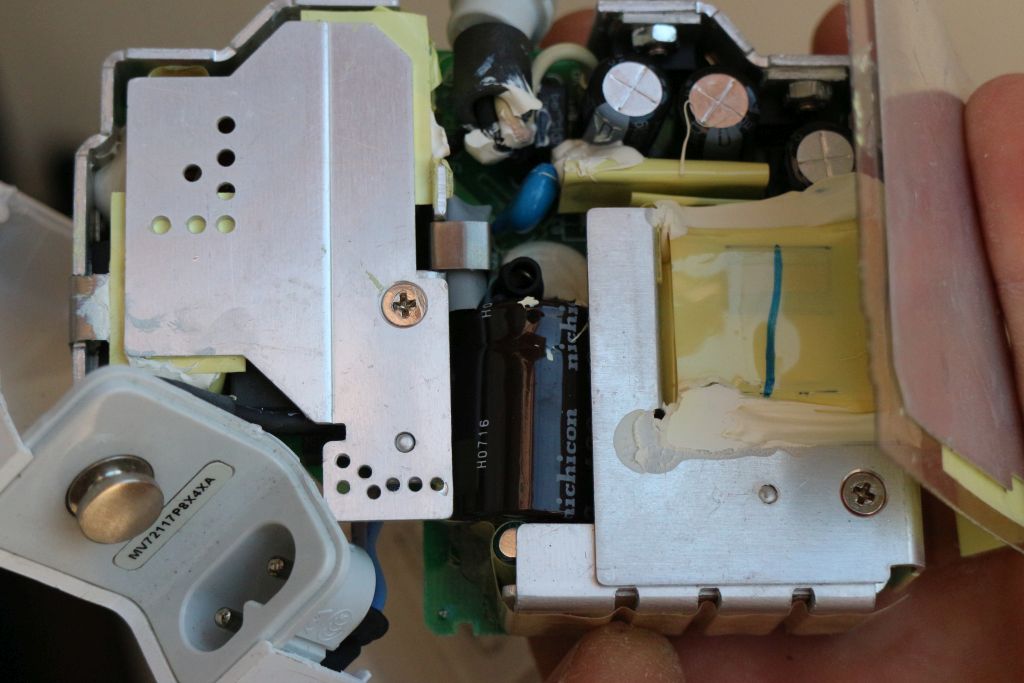

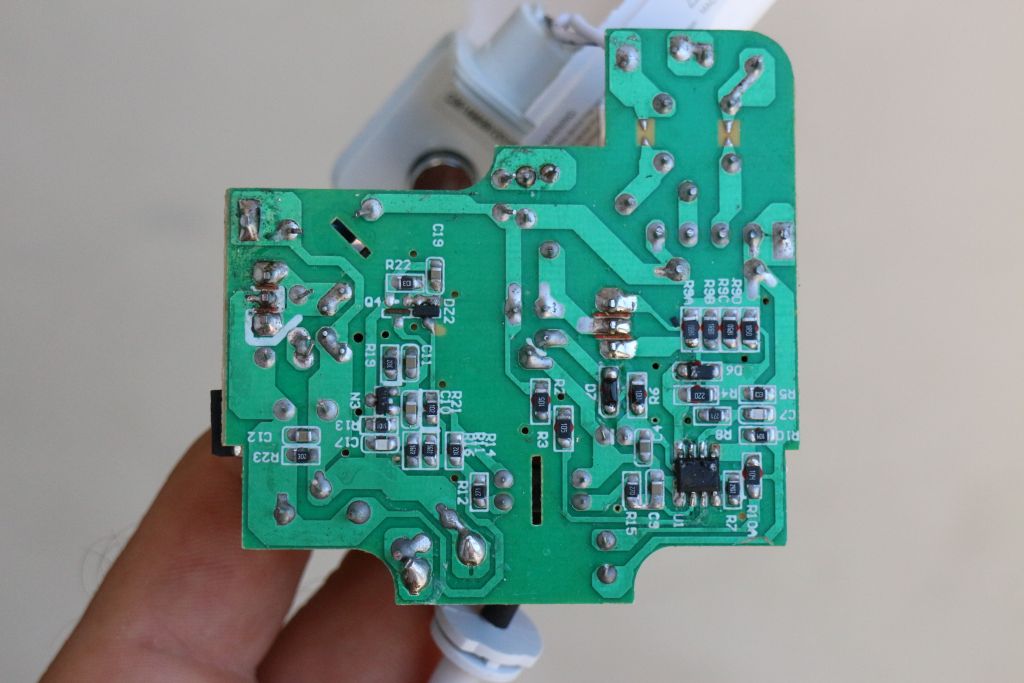

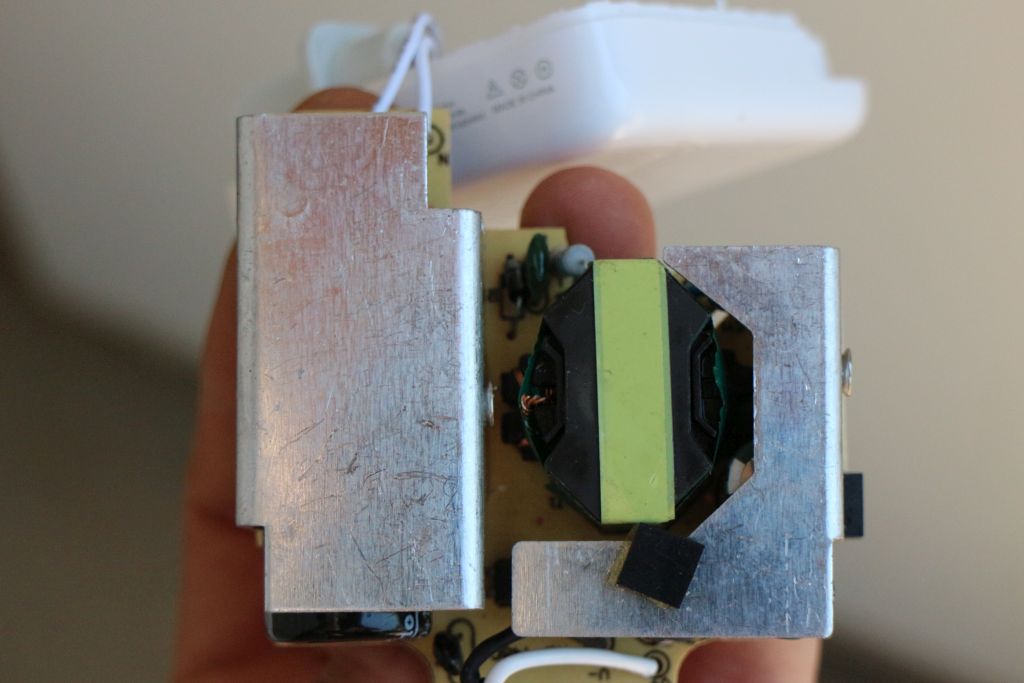

    Lijevo je slika originalnog punjača. Slika desno je zamjenski punjač.

    Lijevo je slika originalnog punjača. Slika desno je zamjenski punjač.

Original Apple punjač koristi isključivo komponente visoke kvalitete kao što se iz slike može vidjeti. Primarni kondenzator Nichicon japanskog proizvođača. Elektronika je u potpunosti oklopljena s aluminijskim limom. Rekao bih, školski primjer kvalitetnog napajanja.

Zamjenski punjač je potpuna suprotnost originalnom punjaču, dizajn je minimalistički. Od integriranih krugova je prisutan samo PWM čip što bi značilo da PFC i većina zaštita koja posjeduju kvalitetnija napajanja će izostati. Kondenzatori su upitne kvalitete kineske proizvodnje. Nije oklopljen.

Na prvi pogled jasno se uočava ogromna razlika u kvaliteti ova dva proizvoda, no idemo vidjeti dali će mjerenja to i potvrditi.

PFC

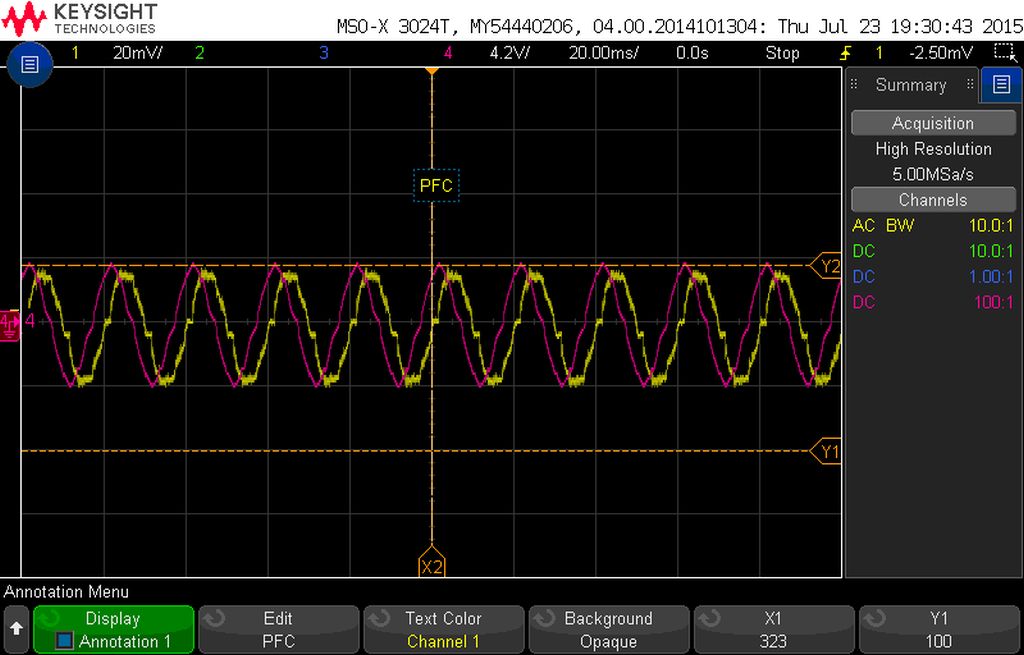

Original Apple punjač

Slika gore pokazuje rad PFC sklopa na originalnom. Četvrti kanal(ljubičasto) osciloskopa spojen je na mrežni napon. Prvi kanal je spojen na strujni transformator te prikazuje struju. PFC sklop u Switch napajanjima ima ulogu da eliminira strujne pikove te bi u idealnom primjeru trebala poprimiti sinusoidalni oblik bez faznih pomaka u odnosu na napon. Dakle sinusoide bi trebale biti poravnate. U tom slučaju bi imali maksimalnu učinkovitost koja je moguća što se tog djela tiče. S time se podrazumijeva daleko manje grijanje cijelog napajanja te manju potrošnju.

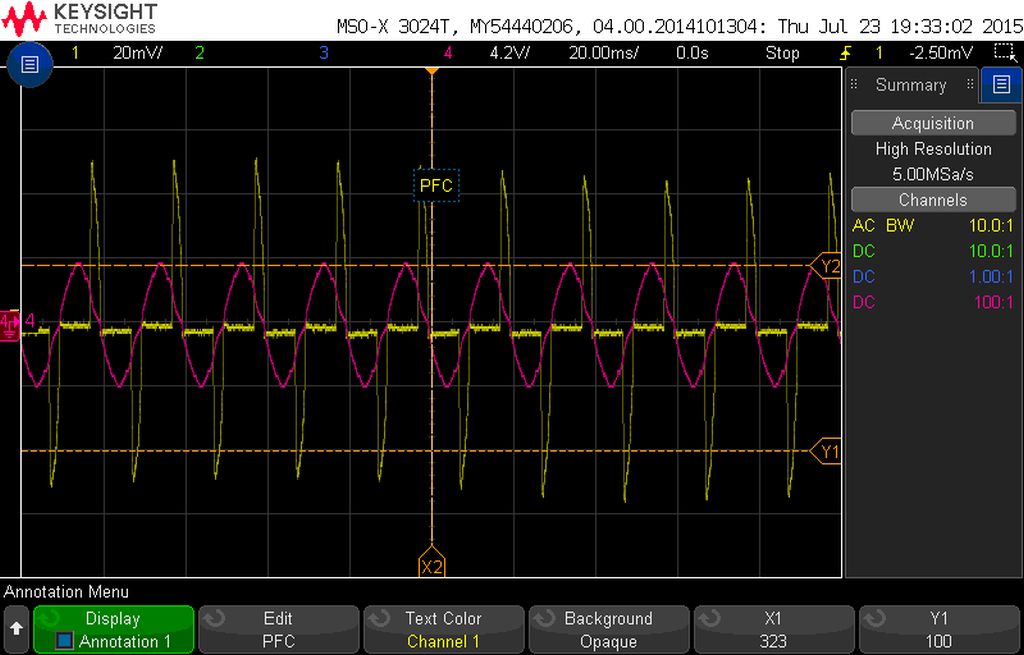

PFC zamjenski punjač

Kao što smo pretpostavili na prvi pogled PFC u zamjenskom punjaču je nepostojeće. Dok u originalnom punjaču sklop odrađuje svoju funkciju sasvim zadovoljavajuće.

Regulacija izlaznog napona uslijed opterećenja zadovoljava standarde na oba punjača mada i tu originalni punjač ostvaruje bolje rezultate mjerenja.

Mjerenje izmjenične komponente u istosmjernom naponu (ripple&noise)

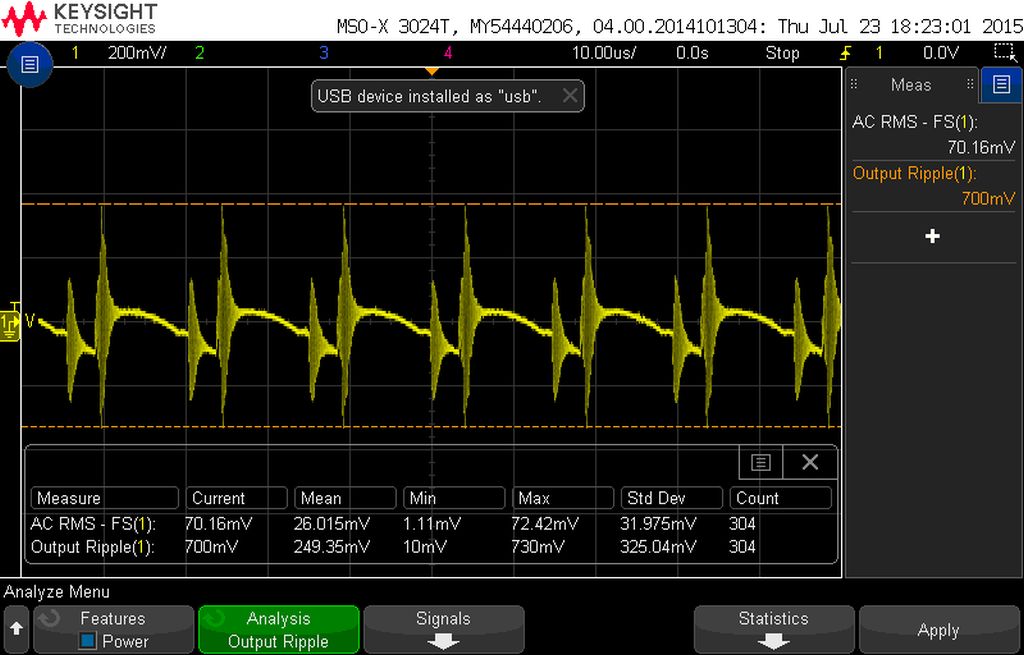

PARD zamjenski punjač

Zamjenskom punjaču izmjerene vrijednosti debelo prelaze sve norme. Napajanja za računala bi maksimalne izmjerene vrijednosti trebale biti unutar 10%, dakle u ovom slučaju maksimalno 160mV. Na zamjenskom punjaču mjerimo 700mV p-p, čak je i sam ripple 187mV.

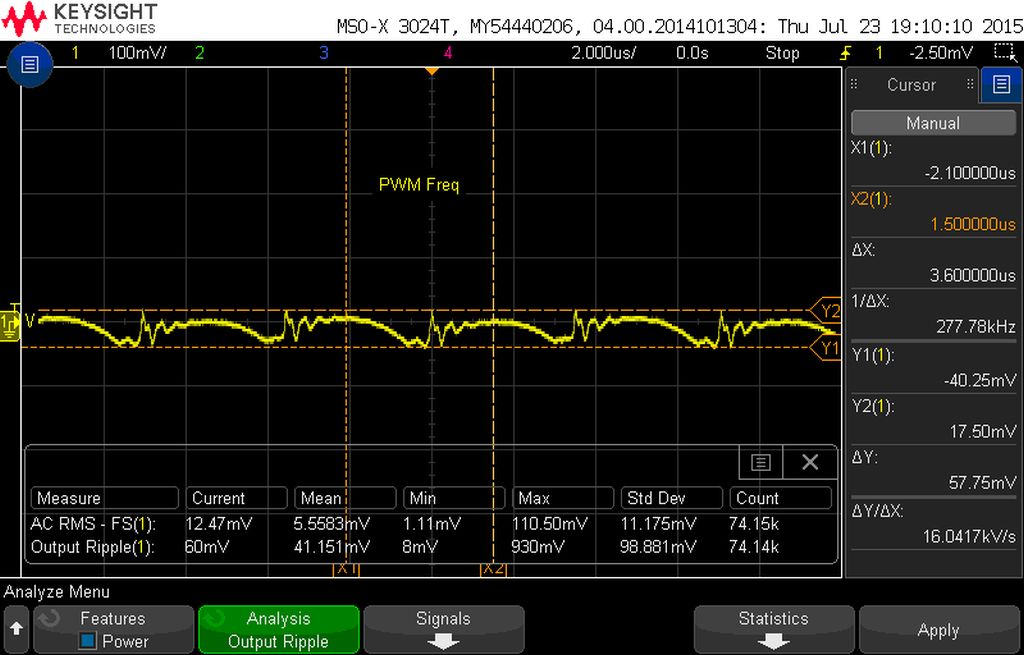

Originalni punjač je unutar specifikacija 57.75mV što ustvari punjač svrstava među kvalitetnija switch napajanja.

Original Apple punjač VS zamjenski punjač - Zaključak

Glavni argument protiv originalnog punjača je da kvaliteta ne opravdava tako visoku cijenu. Što je uvjetno rečeno točno, taj punjač bi mogao biti nešto povoljniji. Ali isti argument možemo primijeniti i za ovaj zamjenski punjač kojem je cijena od 160kn previsoka, jednostavno ne vrijedi toliko. Punjači iste (ne)kvalitete za recimo Toshiba laptop se mogu naći već od 10usd. Ni ovaj iz našeg testa realno ne vrijedi više osim što je za Apple. Zamjenski punjač iz testa definitivno nije preporuka jer s takvim odstupanjima dugoročno može skratiti radni vijek uređaja. Izostanak zaštita poput preko strujne zaštite može uslijed specifičnih kvarova prouzročiti dodatnu štetu.
